Carte transparente complémentaire des GPS Topo®
Le site Nature GPS présente dans ces différentes rubriques les logiciels nécessaires et des tutoriels pour la mise en œuvre de cartes transparentes et la personnalisation des attributs graphiques des cartes Garmin™ GPS Topo®. Sur ce dernier point, la lecture du site TYPattitude est conseillée pour une première approche. La carte est dessinée avec GPSMapEdit, assemblée et installée dans MapSource avec cGPSmapper et l'excellent MapSetToolkit.

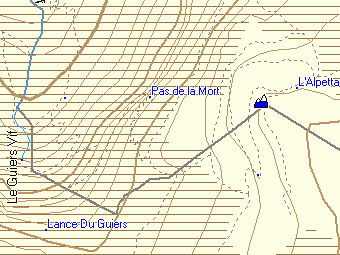

Dans le logiciel Map Source® de Garmin™, l'extrait d'une copie d'écran d'une carte GPS Topo® tel qu'il apparaît sans personnalisation.

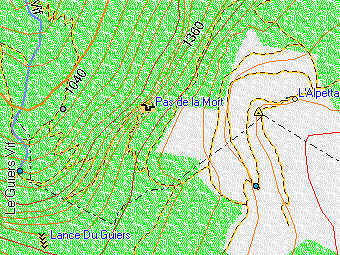

Dans le logiciel Map Source® de Garmin™, le même extrait d'une copie d'écran d'une carte GPS Topo® personnalisée avec un fichier TYP adapté aux besoins de la randonnée en montagne.

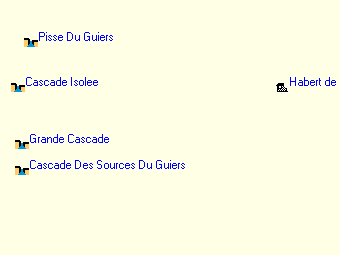

Dans le logiciel Map Source® de Garmin™, le même extrait, mais cette fois de la carte transparente qui pourra – comme un calque – être superposée au GPS Topo® dans le GPS.
À l'écran d'un Garmin™ GPSMap 60CSx, copie d'écran de la superposition de la carte transparente et du GPS Topo®.
À l'écran d'un Garmin™ GPSMap 60CSx, cette autre copie d'écran fait apparaître le Passage du Fourneau qui est absent du GPS Topo® Alpes.
Carte transparente
Références : Cartes Garmin™ GPS Topo V1 n°1 et n°3 GPS Topo V2 France
Carte transparente du 13/08/2011 – Code produit 1, FID 4000, Mapset Name : POI-AlpesAlpes – carte transparente complémentaire (TYP exemple inclu)
1 De Gérard Barré -
Liste des cartes transparentes en compléments des GPS Topo n°1 et n°3, les coordonnées sont identiques aux dalles des GPS Topo.
0550_4325, 0550_4500, 0575_4325, 0575_4475, 0575_4500, 0575_4525, 0575_4550, 0575_4575, 0575_4600, 0600_4475, 0600_4525, 0600_4550, 0600_4575, 0625_4525, 0625_4550, 0625_4575, 0650_4525.
Les toponymes ajoutés sont essentiellement des caractéristiques du terrain, le plus souvent des points de passages : cols, pas, brèches ; mais aussi : abris, scialets, grottes, calvaires, etc. Les coordonnées sont généralement relevées sur Carto Explorer, certains points absents d'IGN ont été relevés au GPS. Une vérification de l'absence, et de la position a été faite dans Map Source (GPS Topo n°1 et n°3.
2 De Gérard Barré -
Carte 575_4575 :
Quelques points caractéristiques absents d'IGN relevés sur le terrain absents du GPS Topo n°1 ont été ajoutés (Montagne de Saint-Benoît, Bugey).
3 De Gérard Barré -
Carte 575_4575 :
Pour faciliter l'orientation et le cheminement, plusieurs passages, sentiers et chemins oubliés, ont été ajoutés dans les montagnes de Saint-Benoît et d'Izieu, Bugey Sud.
4 De Gérard Barré -
Pour faciliter l'orientation et le cheminement, plusieurs passages, sentiers et chemins oubliés, ont été ajoutés:
Carte 575_4575 dans les montagnes de Saint-Benoît et d'Izieu, Bugey Sud.
Carte 575_4600 dans la montagne de Tentanet, Bugey Sud.
5 De Jérôme -
Merci à toi pour ce travail.
C'est avec plaisir que j'ai ajouté ça à mes cartes.
Pour la brèche Robert Sud, je ne suis pas sûr que ta position soit exacte. Elle apparait déjà sur GPSTopo1, mais elle n'est pas non plus parfaitement placée...
A mon sens elle est à N 45°08.000' E 5°54.610' mais c'est délicat de situer une brèche par un point.
Je vais aller y faire un tour prochainement alors je pourrai confirmer.
Encore merci et vivement les prochaines mises à jour.
Jérôme
6 De Gérard Barré -
@Jérôme. Merci de tes encouragements.
Pour tenir compte de ta remarque, j'ai effacé l'étiquette de la Brèche Robert Sud et déplacé le point sur le chemin. La position du GPS Topo est probablement et simplement l'ancrage du texte IGN. C'est à l'aide des courbes de niveau que j'avais déterminé une position à défaut d'un point coté. Mais si tu vas sur le terrain, je tiendrais compte du relevé que tu me communiqueras.
Je viens de publier une mise à jour des fichiers IMG sous une nouvelle archive poi-waypoints.zip.
Cordialement.
7 De Gérard Barré -
Pour faciliter l'orientation et le cheminement, plusieurs points, sentiers et chemins oubliés, ont été ajoutés:
Carte 575_4600 pour le Bois de la Morgne et les environs de la Cascade de Luizet, Lompnas, Bénonces, Bugey Sud.
8 De Jean-Yves -
Tout d'abord félicitations pour le travail réalisé. Vraiment remarquable.
J'utilise avec beaucoup de satisfaction le GPSmap 60Cs de Garmin. Je suis donc enthousiaste pour installer vos cartes. Compte tenu de quelques difficultés pour l'installation de GPStopo, j'hésite à "bidouiller" les cartes. La lecture attentive du site "Typ attitude" ne rassure pas tout à fait.
Pourriez vous indiquer une procédure clef en main sans souci pour l'utilisation de vos dalles. Merci infiniment. Jean-Yves
9 De Jean-Yves -
En Chartreuse , les cordonnées du sommet du Pinet sont (N45 25.887;E554.148) sur le Topo Alpes V 1.23 . Sur le terrain les coordonnées relevées sont (N45 25.947;E5 54.243).
Cordialement.
10 De Gérard Barré -
Et sur IGN [ N 45.43256° E 5.90398° ]… Alors avec GPS Topo, attention au grand saut dans le brouillard !
11 De Gérard Barré -
En fait, la procédure est très simple. Vous installez les cartes dans MapSource avec le logiciel MapSetToolkit. Ensuite vous les chargez vers votre GPS. Pour avoir la superposition, vous sélectionnez aussi les dalles de coordonnées identiques dans GPS Topo.
MapSetToolkit et son tutoriel sont disponibles sur http://cypherman1.googlepages.com/mapsettoolkit_fr
D'autres informations sont disponibles sur le forum Nature GPS (URL en tête du billet).
Cordialement
12 De Gérard Barré -
La triste météo du début de printemps, ramène mes pas vers le Mont Tournier et ses alentours pour vérifier les traces GPS enregistrées les années précédentes. Alors, pour faciliter l'orientation et le cheminement quelques sentiers et chemins oubliés, ont été ajoutés:
Carte 575_4575 pour le Mont Tournier, au Nord et au Sud du col éponyme.
13 De Gérard Barré -
En complément du GPS Topo n°1 Alpes, les cartes transparentes 600_4475 et 600_4500 qui couvrent le Massif du Dévoluy (Obiou, Grand Ferrand, Pic de Bure, etc.), sont enrichies des principaux cols, passages, grottes et chourums.
Merci de me faire part des oublis toujours possibles que vous constateriez, de vos remarques et suggestions.
14 De Gérard Barré -
En plus de divers enrichissements, plusieurs points ont été géolocalisés dans le Massif de Belledonne : Carte 575_4600 Brèche Robert Sud, Col et passage de la Petite Vaudaine.
15 De Gérard Barré -
Deux tutoriels pour installer avec MapsetToolKit les cartes transparentes proposées par sentier-nature.com ou vos propres cartes dessinées avec le logiciel GPSMapEdit :
- Installer vos cartes dans MapSource grâce à MapsetToolKit par Biscuit, membre de l'équipe développement MapsetToolKit.
- Installer vos cartes dans MapSource grâce à MapsetToolKit par Newton, fondateur de NatureGPS.
16 De Gérard Barré -
La carte 600_4600 qui couvre le Bas Bugey, le massif du Grand Colombier en particulier, a été enrichie de nombreux points caractéristiques, sentiers et chemins, relevés sur le terrain et sur la 1/25000e IGN.
17 De Gérard Barré -
Mise à jour du 19/07/11. Les cabanes non gardées, les refuges gardés et les gîtes d'étapes de la base de données refuges.info ont été ajoutés aux cartes transparentes pour les massifs : Baronnies-Lubéron, Bauges, Bugey, Cerces-Ambin, Chartreuse, Belledonne, Calanques de Marseille, Dévoluy-Trièves, Grandes Rousses, Lauzière et Vercors.
18 De Gérard Barré -
Compilation des cartes transparentes. Sous Windows Seven 64bits, MapSetTollkit et cGPSmapper permettent de compiler les cartes créées avec GPSMapEdit dans MapSource® et BaseCamp®, les logiciels cartographiques de Garmin™. Avec les versions : GPSMapEdit 1.0.67.2, MapSetToolkit 1.77 et cGPSmapper 0100d les compilations ont été réussies pour un affichage dans MapSource 6.15.11 ou BaseCamp 3.2.1. Le transfert vers le récepteur GPS a été testée avec succès.
